УСТАНОВКА ДЛЯ ИССЛЕДОВАНИЯСКВАЖИН ЛС-6
Предназначена для спуска и подъема на проволоке приборов и инструментов, оспользуемых при гидродинамических исследованиях скважин и других скважинных работах.

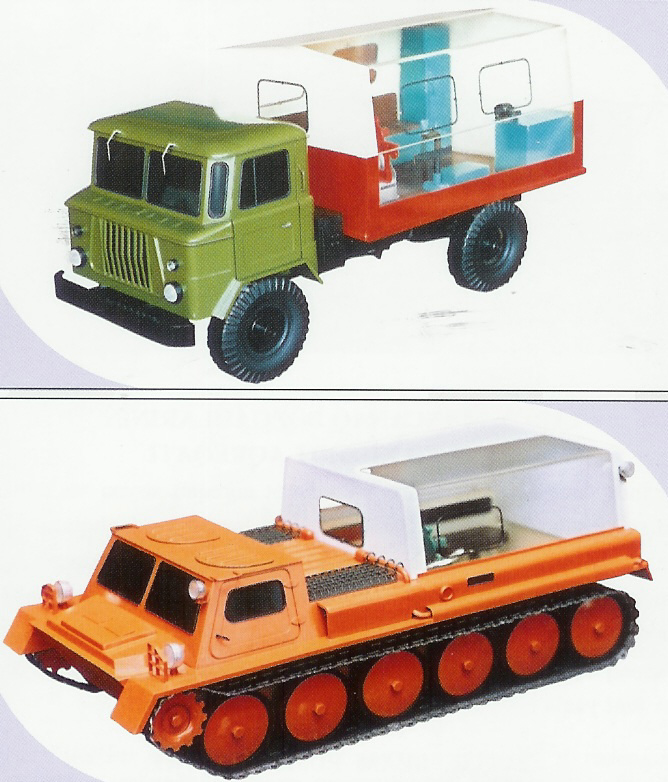

Установка смонтирована на автошасси ГАЗ-66-11, включает в себя лебедку с постом контроля и управления, привод лебедки, а также механизмы дублирования управления муфтой сцепления и частатой вращения двигателя автомобиля.
В кузове смонтированы стеллажы для транспортирования исследовательских приборов и инструментов, слесарный верстак с тисками,шкаф для рабочей одежды и отопитель. Рядом с местом оператора к стенке кузова прикреплен столик для ведения записей. В боковой стенке кузова (слева по ходу)предусмотрен люк с направляющим устройсвом для выхода рабочей проволоки.
Мощност привода,кВа------------------------------------16
Рабочая глубина, м -----------------------------------6300
Номинальное тяговое условие, кН -----------------------6,3
Скорость подъема, м/с ---------------------------0,4 - 5,3
Емкость барабана, м
ф1,8 мм ----------------8000
ф2,0 мм ----------------7200
Габаритные размеры, мм
ЛС-6 ----------------------- 5805х2500х3040
ЛСВ-6 ---------------------- 5390х2580х2200
Вес в сборе, кг
ЛС-6 ------------------4884
ЛСВ-6 -----------------4834
