УСТАНОВКА ДЛЯ СКВАЖИННЫХ РАБОТ ЛСГ-10А
Предназначена для проведении работ по обслуживанию ( смене, управлению) скважинного оборудования инструментами, спускаемыми на проволоке.

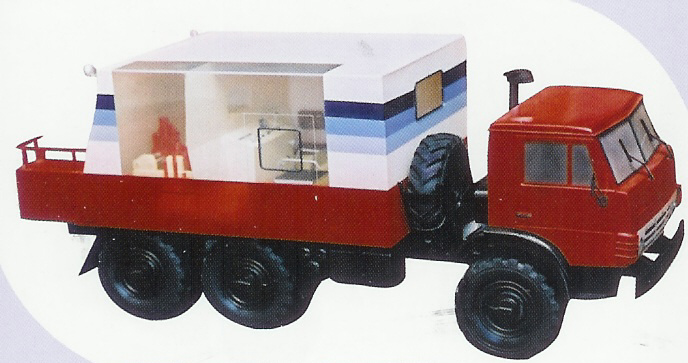

Установка смонтирована на шасси автомобиля КамАЗ-4310,включает в себя привод гидронасоса, лебедку с постом управления и гидрооборудованием, масляный бак, кузов и другое оборудование.
Кузов состоит из двух отсеков, разделенных перегородкой:
лебедочного и операторного ( с боковой дверью).
В лебедочном отсеке размещен основной узел установки – гидроприводная лебедка с трансмиссией. В боковой стенке кузова оборудованы специальные камеры для размещения устьевого лубрикатора и другого оборудования.
В отсеке оператора размещен централизованный пост управления, с которого осуществляется управление как лебедкой, так и двигателем транспортной базы.
Гидравлический обьемный привод с дроссельным регулированием обеспечивает бесступенчатое регулирование скоростей спуска-подьема, выполнение ударных операции при извлечении и посадке скважинных устройств, непрерывный автоматический контроль натяжения проволоки, гидравлическое торможение барабана лебедки при длительных спусках.
Большая скорость подьема позволяет при снятии клапанов получить большой импульс, что способствует снятию клапанов быстрее, кроме того сэкономить время проведения других скважинных работ.
Полезная мощность, кВт – 40
Рабочая глубина, м – 4000
Номинальное тяговое усилие, кН – 10
Скорость подьема, м/с – 0-12
Емкость барабана лебедки для проволоки диаметром 2.5 мм,м – 6200
Габаритные размеры, мм – 7650х2500х3300
Вес в сборе, кг - 11420
