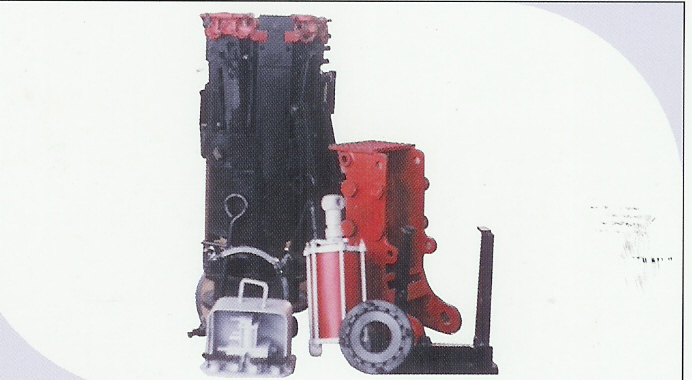

ЗАХВАТ КЛИНЬЕВОЙ ПНЕВМАТИЧЕСКИЙ ПКР-560М |
НАЗНАЧЕНИЕ
Захваты клиньевые пневматические ПКР-560-ОР предназначены для механизированного захвата в роторе бурильных труб, а также для передачи вращения от ротора к бурильной колонне при снятых клиньях в процессе бурения нефтяных и газовых скважин.
Отвод приводной части от от клинозахватных узлов осуществляется ручным отводом, что существенно облегчает монтаж-демонтаж клиньевого захвата.
Захваты клиньевые пневматические ПКР-560-ОР могут применяться в буровых установках оснащенных роторами с проходным отверстием 560 мм.
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.Грузоподъемность, кН..........................................3200
2.Условный диаметр захватываемых труб, мм.......................60,89,114,127,140,146,168,178.
3.Диаметр поршня пневмоцилиндра, мм.............................200
4.Ход поршня пневмоцилиндра, мм..................................255
5.Ход клиньев, мм................................................414
6.Давление в пневмоцилиндре (рабочее),МПа.......................0,7-0,9
7.Расчетная максимальная длина колонны бурильных труб (ф114х9,10,11 От=75 кгс/мм, м..............6500
8.Управление.....................................................дистанционное,кроме отвода привода
9.Габаритные размеры,мм
-длина...........................................................1700
-ширина.........................................820
-высота..........................................................1500
10.Масса, кг (не болле)..........................................1720
ЗИП ПКР
Пневматический Клиньевой Захват ПКР 560М -ОР состоит из следующих основных узлов:
1. Корпус в сборе -1шт
2. Вкладыш с центратором 114-146мм (73-89мм) (168-178мм) – по 2комп.
3. Центратор 114-146 мм (73-89мм) (168-178мм)- по 2комп
4. Кольцо - 2 шт
5. Планка (планка в сборе) – 4шт
6. Кронштейн под роторный – 1шт
7. Кронштейн подъема планок -1шт.
8. Цилиндр управления ( цилиндр) 1-шт
9. Рычаг – 1шт
10. Кран управления -2шт
11. Клин в сборе 60-146мм (168-178мм) - по 8шт
12. Плашка 60-178мм (60,73,89,102,114,127,140,146,168,178)-12- по 24шт
13. Ролик – 2шт
14. Клапан – 2шт
15. Воротник 45 – 2шт
16. Манжета 200 – 2шт
17. Пружина 004 -4шт
18. Пружина 006 -2шт
19. Шток – 2шт
20. Державка для клина ----- 8шт
21. Цилиндр с кронштейном – 1шт
22. Обтиратор 114-146мм(73-89мм)(168-178мм) - по 2шт
23. Очиститель -4шт
24. Амортизатор -4шт.
25. Подвеска -8 шт
Пневматический Клиньевой Захват ПКР 560М-ОР состоит из следующих вспомогательных узлов:
1.Ось- 1шт,
2.Палец кронштейна-1;
3. Цилиндр-1 ;
4.Кран управления -1шт ;
5. Палец для колца-12 шт;
6. Хомут-2;
7. Рукава 16х25х1,6ХЛВ L=1m 1шт.;
8.Рукава 16х25х1,6ХЛВ L=6m -1шт ;
9. Шплинт 8х100-2шт;
10. Вентиль Ду20 -1 ;
11. Ролик -2 шт.
12. Контргайка--2шт;
13. Штуцер--1.
ЗИП :
1. Плашка (размеры по желанию покупателя) --24шт.
2. Воротник ф 45-2;
3. Манжета ф200-2 ;
4. Шайба-2;
5. Пружина-2;
6. Толкатель-1;
7. Пружина-1;
8. Болт М6х25.58.06-10шт.;
9. Гайка М6,5.58.06-10шт.;
10 Кольцо 018-022-25-1-1-10шт.;
11. Ключ 7811-0023(17х19)-1шт;
12. Ключ 7811-0004(10х12)-1шт.;
13. Ключ 7811-0025(22х24)-1шт.;
14. Ключ 7811-0042(30х32)-1шт;
15. Ключ 7811-0047(50х55)-1шт.;
16.Отвертка 7810-0394-1шт.;
17. Подвеска-4шт.;
18. Ключ для установки вкладышей-4шт.;
19. Обтиратель 002-1шт.;
20 Обтиратель002-01- 1шт.;
21. Паспорт.
